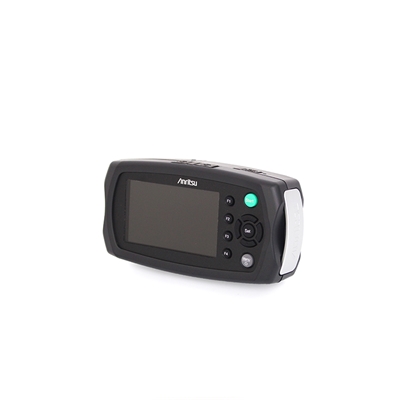

日本安立MT9090A

完整的测试工具 - 机房内到核心网

拥有 37 dB 的动态范围， µOTDR 远超其他手持 OTDR 支持的机房内 /接入网应用，城域网链路可用更低的脉宽测试，提供更详细分析和更好的分辨率，长达 175km 的光纤也可以完全评估。

FTTx 和 PON 应用

基于分光器的 FTTx 施工变得越来越普遍，完全测试和维护它们的测试设备需求也在上升。 µOTDR 系列的特点就是能在高分辨率情况下测试端到端的 1 ：64 的分光比网络

全自动操作

为了所有水平的用户都能容易操作仪表和得到精确结果， MT9090AµOTDR 可配置成自动选择所有测试参数，用户简单地按“Start”键，几秒钟内就会得到易于读取的完整的被测光纤特性。

<1m的盲区适于短光纤分析

盲区小于 1 米， MT9090A 完全可以用于评价中心办公室、FTTx 和楼内光缆的测试工具。

快速实时扫描

MT9090A µOTDR 实时更新可达 0.25 秒。在接头盒接续点优化及检验

便携

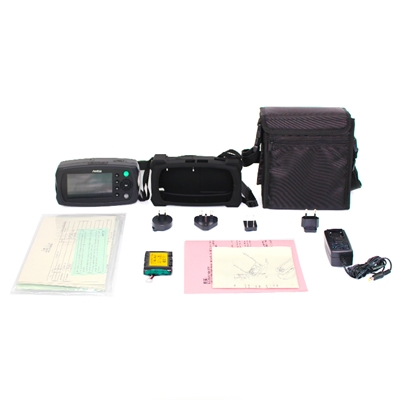

MT9090A µOTDR 将便携性带到一个全新的水平，尺寸只有 19cm×9.6 cm×4.8cm(7.5”×3.8”×1.9”) ，重量只有 700 克 (1.54磅 )， µOTDR 是市场上最小最轻的 OTDR。由于其重量轻的设计和用户友好的尺寸，MT9090A 是室外安装现场环境的理想工具，一只手很容易地握住。标准的软包和肩带进一步增加了从乘用车到现场的便携性。

坚固

没有风扇，没有通风孔，灰尘和湿气无法进入仪表， MT9090A 为挑战室外恶劣环境而设计。

模块化设计

MT9090A 特点之一是模块化设计，在现场可以很容易地更换模块，用户可以更换不同的 OTDR 模块，或完成其他光网络测试如 CWDM 通道分析仪模块的光通道分析或光 / 电 10/100/1000MB 以太网测试。模块间的操作非常相似，因此用户可马上熟悉操作。

4.3- 英寸宽屏显示易于观察

高分辨率、全彩色、4.3 英寸宽屏显示是观察 OTDR 结果的最佳方式，也提供室内 / 室外清晰的可读性。

集成的测试光纤

为了进一步简化测试，  MU909014x/MU90981xB 系列是唯一集成了测试光纤的手持 OTDR。内置了 10 米的光纤，所以在不需要外接附加尾纤或测试光纤的情况下可以检验初始的光纤接头。

可靠，能力强

购买产品时，您倾向于选择创新型产品，且愿意从有建树的公司购买。当您需要安装和维护光网络时，这应该也适用。拥有超过 50 年的 OTDR 设计经验，安立包括盛鑫联，可提供特色的 OTDR。长期致力于测试和测量业务，我们了解性能、便携性、容易操作，当然还有价格的重要性。

基于用户定义门限的事件表

在 MT9090A 内可设置用于主要接受参数如接续损耗、反射和总损耗的通过 / 失败门限，技术人员可很容易地估计光纤的条件。失败值清晰地高亮显示在事件表中，提醒技术人员具有潜在的问题。

独有的电池工作

由于您需要的时候不总是有交流电源，尤其是在光纤线杆处，MT9090A 典型地一次充电可提供 8 小时的测试。然后可选的汽车充电器保证 MT9090A 在需要的时候可使用。同时，真正独特的电池工作是
µOTDR 可以使用常用的镍氢电池和常用的碱性电池。

快速启动

MT9090A 在 15 秒内准备好测量，因此工作可马上开始。

支持视像检测探针

当装配了可选的接头视像检查探针（VIP）， µOTDR 成为一个评估接头清洁度和质量的强大工具。接头末端端面可安全地观察到，图像可保存成文件

屏幕捕捉功能

屏幕截图有时可附加在报告中，因此 MT9090A 能保存屏幕截图为位图图像文件。

可视光源

一个可选的可视激光源 “红光源” 用于可视地查找接续、接头的故障，方便光纤管理。。

安装变简单了

MU909014x/MU90981xB µOTDR 模块系列提供容易且精确地检验光纤安装在 1310/1550nm 波长时的性能，保证您的网络适合任何传输类型。用户简单地连接光纤、选择全自动、按“Start”键，所有的设置都自动选择以保证对于任何技能的人都会得到精确、稳定的结果。完成后，所有主要光纤特性都会在几秒内显示出来。有经验的用户也可以微调所有测试参数，做手动测量。

第 1 步 – 连接光纤并开机

第 2 步 – 选择 “ 全自动 ” ，按 “Start”所有测试参数自动选择

第 3 步 – 读取结果

测试结果包括所有接续和接头以及总光纤长度和总损耗以容易读取的表格显示

第 4 步 – 观察曲线

如果想要查看完整的光纤曲线和进行手动测量，就按观察曲线

维护变简单了

能测试在用光纤是网络维护的一个关键需求，由于多个用户经常共享部分网络，不可能中断所有业务来测试。为了满足这个需求，MT9090A µOTDR 提供特殊的模块。1650 nm 是 ITU-T L.41 建议的在线维护波长，因为它离最近的

1550nm 的传输波长有 100nm 的间隔。1650nm 的 OTDR 也集成了阻止传输信号的滤波器以防止损坏 OTDR。提供的 1625 nm 可用于在线测试，或者‘附加’测试以检验安装时的压力测试如宏弯测试。

网络文档化变简单了

简单的数据存储，具有内部数据存储，加上对外部 USB 存储设备的支持 , MT9090A 超出其能力。此外，自动文件保存和命名帮助您容易、无误地对您的网络文档化。

公用的 OTDR 数据格式

MT9090A 支持通用的 Telcordia SR-4731 格式，使它不仅与传统的安立和网泰产品兼容，也与许多其他公司数据兼容容易的 “拖 & 拽” 文件传送当 MT9090A 通过 USB 线接到 PC 时 , 可直接接入内部存储器 . 数据可以选择 , 拖 & 拽到 PC 的存储器 , 极大地简化了文件的传送 .MT9090A 也支持优盘的使用

免费且简单的软件升级

固件升级可很容易地通过 USB 完成，注册的用户可从安立网站下载，或通过安立的客户支持获得
